一、特色：

▲兼容多厂家器件

✦兼容Intel、安路、高云 核心板

▲模块化结构

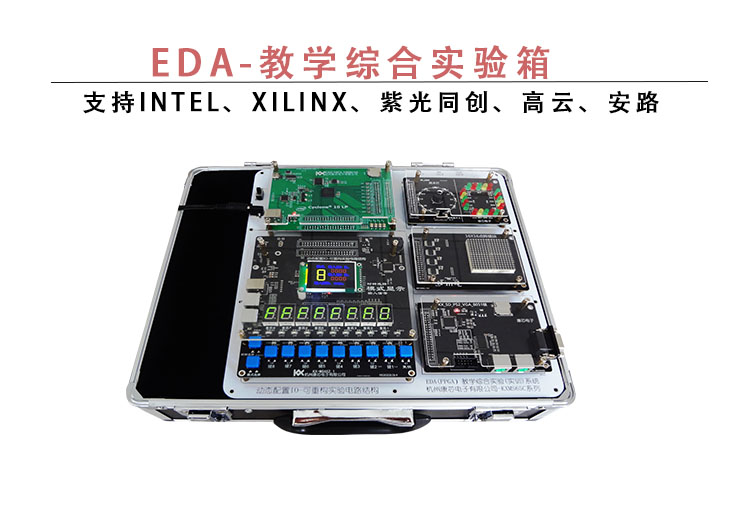

✦实验箱采用模块化结构：核心板、基础实验、拓展模块三部分，无需手工连线，实验操作简便。

✦玻璃防尘罩防护。

▲预留升级通道

✦接口采用标准化结构，核心板等模块可更换、可升级，资源利用充分，节约。

▲配备动态配置IO-可重构实验电路结构

✦智能切换实验电路模式，让有限的IO“流动”起来，不局限于同一“岗位”。

✦由浅入深、递进式教学，增量实验数目，涵盖实验项目，极力满足基础实验需求。

▲拓展模块自选、定制或自制

✦扩展模块根据教学要求自选或定制，亦可自制，有需要配，不需要删，物尽其用，不浪费。

二、系统分四大部分 核心板+动态配置IO+扩展部分+扩展板）（系统各模块配备亚克力防尘、防触摸罩）

（一）、FPGA核心板（兼容国产高云、安路、Intel)

(1)、核心板(Intel.标配）

1、板载USB-Blaster集成下载器

2、串行存储器64Mbit

3、掉电配置器件EPCS16

4、50M时钟源

5、4组LED

6、4组非消抖动按键

7、FPGA Cyclone 10CL006F256

8、4组 40芯144个IO脚扩展座

9、USB-UART

10、TF卡座

（2）、核心板-(安路.选配）

1、板载USB Cable 集成下载器

2、电源开关

3、掉电配置串行FLASH64Mbit

4、50M时钟源

5、4组LED

6、4组非消抖动按键

7、FPGA（国产EG4系列-EG4S20BG256, LUTS:19600,RAM:156800;BRAMbits:1088K。

8、5组 40芯160个IO脚扩展座

9、USB-UART

10、TF卡座

（3）、核心板-(高云.选配）

1、板载USB Cable 集成下载器

2、电源开关

3、掉电配置串行FLASH64Mbit

4、50M时钟源

5、4组LED

6、4组非消抖动按键

7、FPGA（国产晨曦家族GW2A-LV18, LUT4 20736,寄存器15552;S-SRAM(b) 41472;B-SRAM(b) 828K;B-SRAM(个）46个。

8、5组40芯160个IO脚扩展座

9、USB-UART

10、TF卡座

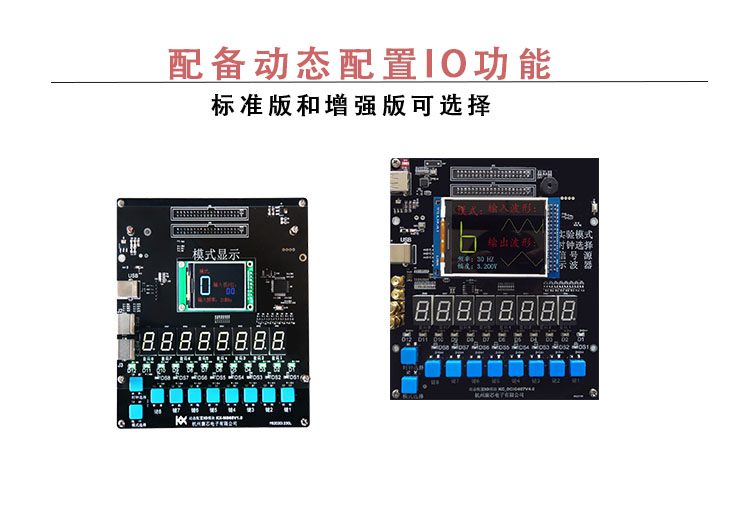

*（二）动态配置IO-可重构实验电路结构功能模块：

1、提供可动态配置IO

2、配备2组PS/2、蜂鸣器、温度传感器。

3、USB接口，可独立对此板供电，并备有串口通信功能。

（三）扩展部分

9组可接插扩展板标准40芯座(可固定扩展板，易更换，无需排线连接）

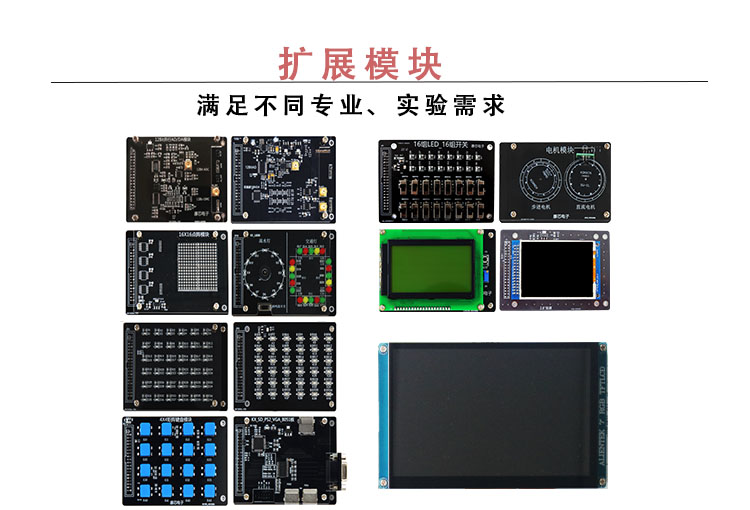

（四）扩展模块（标配）

1、16X16LED点阵模块

2、VGA+PS/2+SD模块

3、2.8寸TFT屏

（五）扩展模块（选配）

1、ADC+DAC系列模块

2、电机模块

3、键盘模块

4、液晶屏系列摸屏

5、等

三、提供实验（根据配置）

详细参数配置、资料请联系售前：QQ、电话：0571-8891453、

手机：18167105296
