康芯紫光同创PG2L100H FPGA开发板是一款高资源、高拓展、国产化自主可控的高端教学与创新开发平台，专为本科、高职高专《EDA技术》《数字电子技术》《Verilog/VHDL硬件设计》《数字系统设计》等课程打造。搭载紫光同创国产大容量FPGA主控，逻辑资源、存储资源、高速接口资源丰富，板载ADC、APM、千兆网、HDMI、VGA、摄像头、高速AD/DA拓展架构，兼顾零基础课堂教学、工程实训、科创竞赛、毕业设计及高端嵌入式系统开发，完美适配高校FPGA国产化课改教学需求。

1、超大国产FPGA主控资源，性能强劲、教学上限高

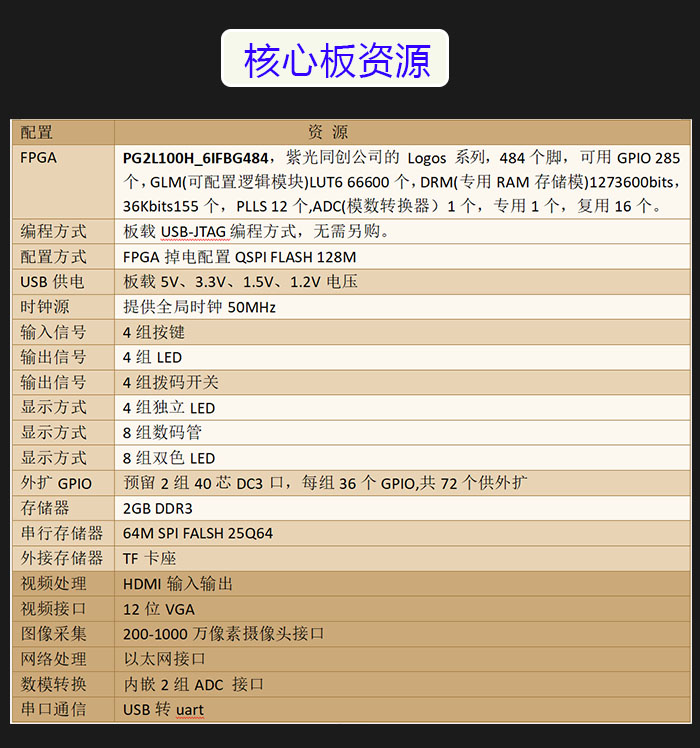

搭载紫光同创PG2L100H6IFBG484高端国产FPGA芯片，拥有66600个LUT6、等效99900个LUT4、超大1273600bit片上RAM，内置ADC模数转换模块、240个APM高性能运算单元。资源体量充足，不仅满足基础数字电路实验，更可轻松支撑复杂状态机、算法运算、图像处理、网络通信、高速数据采集等高阶项目，教学与工程开发通用性极强。

2、双下载调试架构，供电灵活、上手极简

板载USB-JTAG+USB-UART双功能一体化下载电路，无需外接独立下载器，支持一键程序下载、在线调试、串口打印、程序固化。支持USB供电与12V适配器双供电模式，上电即可开发实训，大幅简化教学操作流程，适配课堂批量教学与个人自主学习。

3、板载全套基础教学资源，零基础快速入门

板载4路独立按键、4路拨码开关、8位数码管、8组双色LED、4组独立LED、蜂鸣器等全套基础外设，覆盖数字电路、时序逻辑、组合逻辑、人机交互等入门实验，无需额外搭配模块即可完成课程基础实训，完全贴合教材章节配套实验体系。

4、高速多媒体+通信接口，适配高阶创新开发

标配HDMI双向收发接口、VGA显示接口、500万像素摄像头接口、千兆以太网接口，支持视频输入输出、图像采集、图形显示、网络UDP通信等高端实验，可实现多媒体设计、机器视觉、网络数据传输等综合系统开发，大幅丰富课程实训维度。

5、超大容量多级存储架构，适配复杂工程

板载2GB大容量DDR3高速缓存、QSPI FLASH、SPI FLASH双闪存架构，搭配TF卡拓展接口，实现高速数据缓存、程序掉电固化、大容量文件存储，可支撑大型工程、图像视频缓存、大数据采集存储等高阶开发场景。

6、高精度模数转换配置，支持信号处理实训

内嵌ADC双路SMA高速接口，搭配可拓展高精度AD/DA模块，支持模拟信号采集、波形生成、数据直通、信号处理等实训，填补传统FPGA开发板无原生模拟接口的短板，适配电子信息、自动化信号类课程教学。

7、超大IO拓展能力，兼容通用外设生态

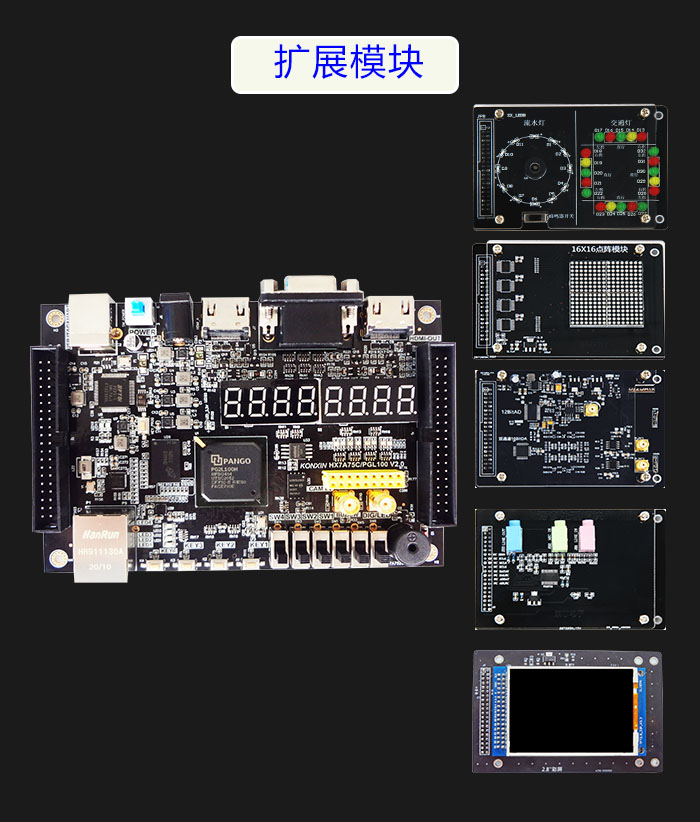

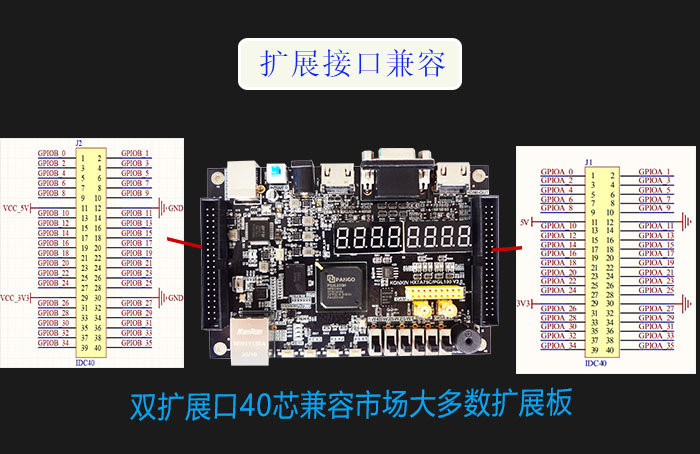

配备2组标准40芯高速拓展接口，每组搭载36路IO（18对差分IO），引出5V、3.3V标准供电，完全兼容市面主流FPGA拓展模块，可自由搭配点阵、液晶、键盘、电机、音频、AD/DA等外设，拓展性强、复用率高，满足分层教学与个性化创新开发需求。

8、全电压稳压系统，运行稳定适配长期教学

板载5V、3.3V、1.8V、1.5V、1.2V多级精密稳压电源，适配FPGA核心、高速接口、拓展外设稳定供电，纹波小、抗干扰强，可长时间连续稳定运行，适配院校高频次常态化实训教学。
